Kio estas izolilo?

Izolilojestas specialaj izolaj kontroloj, kiuj povas ludi gravan rolon en superkostaj linioj. En la fruaj jaroj, izoliloj estis plejparte uzataj sur utilaj stangoj, kaj iom post iom disvolviĝis en altaj - tensiaj drataj konektaj turoj, kie multaj diskoj de izoliloj estis pendigitaj ĉe unu fino. Ĝi estis uzata por pliigi la rampan distancon, kutime faritan el vitro aŭ ceramiko, kaj estis nomata izolilo. Izoliloj ludas du bazajn rolojn en superaj transdonaj linioj, nome subtenante dratojn kaj malhelpante kurenton reveni al la tero. Ĉi tiuj du funkcioj devas esti garantiitaj. Izoliloj ne devas malsukcesi pro diversaj elektromekanikaj streĉoj kaŭzitaj de ŝanĝoj en la medio kaj elektraj ŝarĝaj kondiĉoj. Alie, la izolilo ne ludos signifan rolon, kaj ĝi damaĝos la servan vivon kaj funkciigan vivon de la tuta linio.

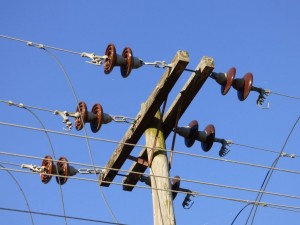

Izolilo: Ĝi estas objekto, kiu riparas kaj suspendas la draton sur la turo en izolita maniero. Ofte uzataj izoliloj por potencaj transdonaj linioj estas: disko - formaj porcelanaj izoliloj, disko - formaj vitraj izoliloj,

Rod Suspensionkunmetitaj izoliloj. (1) Porcelanaj botelaj izoliloj: Hejmaj porcelanaj izoliloj havas altan indicon de difekto, bezonas detekti nulajn valorojn kaj havi grandan prizorgan ŝarĝon.

En la okazo de fulmaj strikoj kaj poluaj flashovoj, ŝnuraj faligaj akcidentoj estas inklinaj al okazi, kaj ili iom post iom estis forigitaj. (2) Vitra izolilo: ĝi havas nulan mem - eksplodon, sed la mem - eksploda indico estas tre malalta (ĝenerale kelkaj dek miloj). Neniu inspektado necesas por bontenado. En kazo de mem - eksplodo de la harditaj vitraj partoj, la postrestanta mekanika forto ankoraŭ atingos pli ol 80% de la rompanta forto, kio ankoraŭ povas certigi la sekuran funkciadon de la linio. Ne estos seriaj faligaj akcidentoj en kazo de fulmaj strikoj kaj poluaj flashovoj. Ĝi estis vaste uzata en la poluaj areoj de Klaso I kaj Klaso II. (3) Komponita izolilo: Ĝi havas la avantaĝojn de bona kontraŭ - polucia flashover -rendimento, malpeza pezo, alta mekanika forto kaj malpli da bontenado, kaj estis vaste uzata en poluaj areoj de nivelo III kaj pli.

Porcelanaj izoliloj: Izoliloj estas ofte konataj kiel porcelanaj boteloj, kiuj estas izoliloj uzataj por subteni dratojn. Izoliloj povas certigi sufiĉan izoladon por ŝoforoj, krucaj brakoj kaj turoj. Ĝi devus povi rezisti la ŝarĝon en la vertikala direkto de la drato kaj la streĉiĝon en la horizontala direkto dum operacio. Ĝi ankaŭ rezistas la sunon, pluvon, klimatan ŝanĝon kaj kemian korodon. Tial izoliloj devas havi ambaŭ bonajn elektrajn proprietojn kaj sufiĉan mekanikan forton. La kvalito de la izolilo tre gravas por la sekura funkciado de la linio. Izoliloj povas esti dividitaj en subtenajn izolilojn, suspendajn izolilojn, kontraŭ - poluciajn izolilojn kaj busajn izolilojn laŭ sia strukturo. Laŭ la celo, ĝi povas esti ĝenerale dividita en tri kategoriojn: liniaj izoliloj, substaciaj subtenaj izoliloj kaj bukedoj. Laŭ la materialo de la izolilo. Nuntempe estas porcelano, vitro kaj organikaj kunmetitaj izoliloj. La izoliloj uzataj en superaj linioj estas ofte uzataj pinglaj izoliloj, papiliaj izoliloj, suspendaj izoliloj, porcelana kruco - brakoj, vergaj izoliloj kaj streĉaj izoliloj. Ekzistas du specoj de elektraj faŭltoj en izoliloj: flashover kaj rompo. Flashover okazas sur la surfaco de la izolilo, kaj brulaj markoj videblas, sed kutime la izoliga agado ne perdiĝas; Rompo okazas ene de la izolilo, kaj la malŝarĝo okazas tra la ceramika korpo inter la fera ĉapo kaj la fera piedo. Izoliloj povas esti tute detruitaj per arko. Por la rompo, atento devas esti pagita al kontrolado de la malŝarĝaj spuroj kaj brulvundoj de la feraj piedoj. Por malebligi malpuraĵon kiel flosanta polvo aliĝi al la surfaco de la izolilo, oni formiĝas vojo, kiu estas detruita per la tensio ĉe ambaŭ ekstremoj de la izolilo, tio estas, rampo. Tial la surfaca distanco estas pliigita, tio estas la rampa distanco, kaj la distanco, kiu estas elŝutita laŭ la izolanta surfaco, tio estas la fuga distanco, nomiĝas la rampa distanco.

Rampa distanco = surfaca distanco/maksimuma tensio de la sistemo. Laŭ la grado de poluado, la rampa distanco estas ĝenerale 31 mm/per kilovolto en peze poluitaj areoj. La tensio povas esti rekte juĝita laŭ la nombro de izoliloj, ĝenerale, 23 por 500kV; 16 por 330kV; 220kV 9; 110kV 5; Jen la minimuma nombro, kaj estos unu aŭ du aliaj. La transdona linio de 500kV esence uzas kvar - Split -ŝoforojn, tio estas kvar por unu fazo, 220kV uzas pli ol du fenditajn ŝoforojn, kaj 110kV uzas unu pli. Ĉirkaŭ 1 izolilo estas 6 - 10kV, 3 izoliloj estas 35kV, 60kV -linioj estas ne malpli ol 5 pecoj, 7 izoliloj estas 110kV, 11 izoliloj estas 220kV, 16 izoliloj estas 330kV; 28 Izoliloj estas sendube 500kV. Por pinglaj izoliloj sub 35kV, estas neniu diferenco en la nombro de pecoj. 10kV -supraj linioj kutime uzas 10 - 12m unuopajn cementajn polojn kaj pinglajn izolilojn. La rekta - linia distanco inter la poloj estas ĉirkaŭ 70 - 80m. Ne ekzistas fera kadro por 10kV, nur poluso kun tri altaj - tensiaj linioj sur ĝi. Ofta en kamparaj regionoj; 35KV Superaj linioj kutime uzas 15 - metrajn unuopajn aŭ duoblajn cementajn polojn (ankaŭ uzas malgrandan nombron da malgrandaj feraj turoj, la alteco estas ene de 15 - 20 metroj) kaj 2 - 3 pecoj da papiliaj izoliloj, la rekto inter poloj la distanco estas ĉirkaŭ 120 metroj; 220kV estas sendube grandega fera turo. 220kV Superaj linioj kutime uzas ferajn turojn pli ol 30 metrojn kaj longajn kordojn de papiliaj izoliloj. La rekta - linia distanco inter feraj turoj estas pli ol 200 metroj. Komponitaj izoliloj: Certigi la sekuran funkciadon de la elektra sistemo kaj plibonigi la fidindecon de nutrado estas grava indikilo por la takso de elektraj kompanioj, kaj la kontinua uzo de altaj - teknologiaj materialoj estas efika maniero solvi ĉi tiun problemon. Kiel nova produkto, silikona kaŭĉuko kunmetita izolilo havas la avantaĝojn de malpeza pezo, malgranda grandeco, kontraŭ - flashover, maljuniĝanta rezisto, bontenado - libera kaj bontenado - libera, kaj estis vaste uzata en 35kV kaj 110kV -linioj.
